時間繼電器之氣囊式時間繼電器結構原理

時間繼電器常常被用來按照所需要的時間接通或斷開被控制的電路，協調和控制生產機械的各種動作。

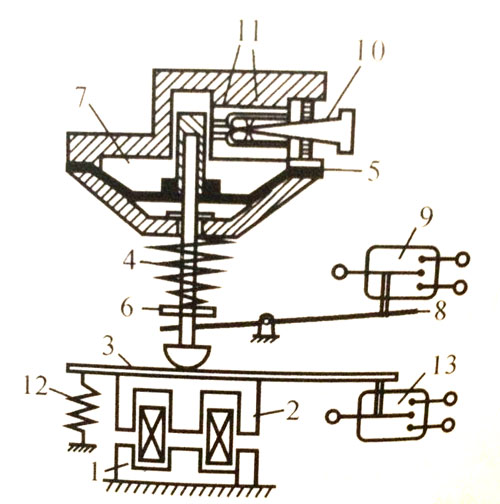

時間繼電器的種類很多，這里只介紹交流自動控制線路中應用較為普遍的氣囊式時間繼電器，如圖所示，它是利用空氣的阻尼作用而獲得動作延時的，當吸引線圈1通電后銜鐵2向下吸，固定在銜鐵上的托板3被帶著一起向下移動；使微動開關13中各觸點瞬時動作，在釋放彈簧4以及頂桿上所裝的橡皮膜5的彈性作用下，頂桿及其上的撞塊6等也要隨之下??；但由于這時在氣室7中形成負壓，產生了空氣阻尼作用而不能訊速下降；待進入氣室內的空氣逐漸增加，經過一段時間后，撞塊6才觸及推桿8使微動開關9中的各對觸點延時動作。延時時間是由吸引線圈通電時開始至微動開關9動作時為止的這一段時間。通過調節錐形桿10改變進氣孔11的大小，就可以整定延時時間。延時范圍0.4~60S和0.4~180S。

吸引線圈斷電后，依靠恢復彈簧12的作用復原，氣室中的空氣迅速排到橡皮膜的下面，微動開關9和13中的各對觸點都瞬時復位?？梢?，這種繼電器除裝一對延時動作的常開及常閉觸點外， 還裝有一對瞬時動作的常開及常閉觸點。


上述氣囊式時間繼電器經過適當改裝，還可以做斷電延時的時間繼電器。此外，電磁時間繼電器還有鐘擺式、同步電動機式等系列。近年來還生產了利用電容器經過電阻充放電來推動觸發器（或開關電路）的半導體時間繼電器，延時時間較長的控制多采用同步電動機式時間繼電器，它的延時范圍由0.5S至24H或更長時間。


歸納起來，時間繼電器所可能具有的觸點種類如下：


瞬時動作的觸點：

1、瞬時閉合、瞬時斷開的常開觸點。
2、瞬時閉合、瞬時斷開的常閉觸點。


延時動作的觸點：

1、瞬時斷開、延時閉合的常開觸點。
2、瞬時閉合、延時斷開的常開觸點。
3、瞬時閉合、延時閉合的常閉觸點。
4、瞬時閉合、延時斷開的常閉觸點。
